Как устроен УФ-принтер? 7 основных компонентов и их функции

Обзор УФ-принтер

UV-принтер — это цифровое печатное устройство, которое использует ультрафиолетовый свет для сушки чернил на печатных материалах. Это устройство становится все более популярным. Если вы начинающий и планируете приобрести UV-принтер, важно понимать его компоненты. Знание их поможет вам эффективно управлять и обслуживать принтер. Семь основных компонентов UV-принтера: печатающая головка, материнская плата, серводвигатель, система подачи чернил, печатная платформа, направляющая и светодиодная лампа для отверждения.

1. Сердце UV-принтера – Печатающая головка

Печатающая головка, как основной компонент UV-принтера, отвечает за выброс чернил на подложку для формирования рисунков. Она состоит из множества микросопел. В настоящее время популярные печатающие головки на рынке включают серии EPSON, Ricoh и Toshiba, каждая из которых имеет свои преимущества и подбирается в соответствии с потребностями производства. Качество печатающей головки значительно влияет на производительность и качество печати. Хороший UV-принтер должен быть оснащен высококачественной печатающей головкой. Поэтому важно обратить на это внимание при покупке машины. Кроме того, важно регулярно обслуживать печатающую головку, чтобы предотвратить засорение сопел. Если вы не уверены в характеристиках или параметрах печатающей головки, стоит проконсультироваться с экспертом.

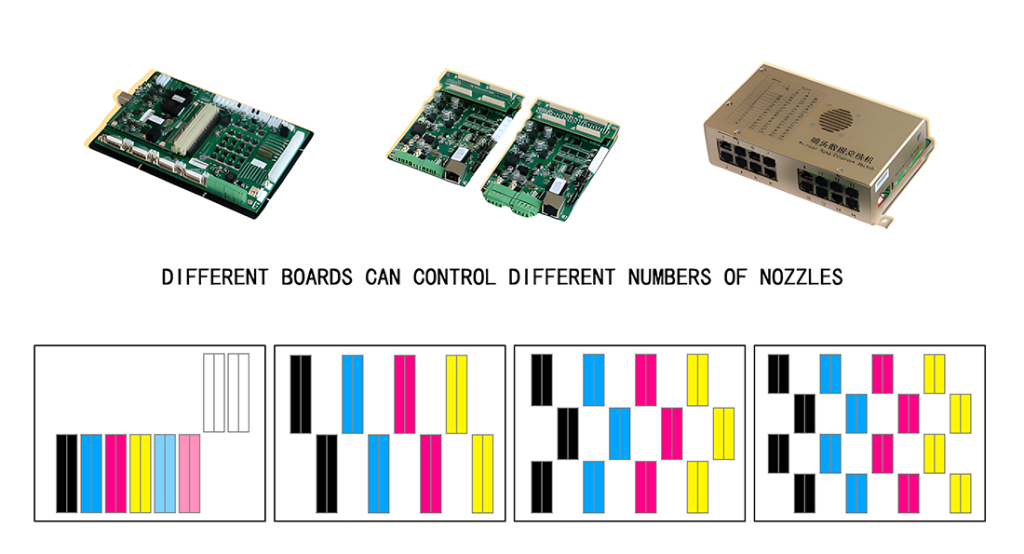

2. Мозг UV-принтера – Материнская плата

Материнская плата эквивалентна “мозгу” UV-принтера, управляющему работой машины для ультрафиолетовой печати. Без материнской платы UV-принтер не сможет нормально функционировать. Кроме того, материнская плата также влияет на качество и производительность печати. Передовые материнские платы обеспечивают превосходную производительность и надежность печати. При использовании UV-принтера следите за тем, чтобы на плату не попадала вода или другие жидкости. Также статическое электричество существенно влияет на различные системы UV-принтера; заземление может эффективно устранить статическое электричество.

3. Важный компонент UV-принтера – Серводвигатель

Серводвигатель предназначен для приведения в движение ремня или ходового винта, перемещая каретку с одной стороны на другую. Он может точно контролировать скорость и точность позиционирования, что влияет на длину печати и стабильность оборудования. Вот несколько предостережений по работе с серводвигателем:

Серводвигатели не водонепроницаемы и должны быть защищены от попадания воды.

Чтобы уменьшить нагрузку, радиус изгиба кабеля должен быть как можно больше.

При установке и эксплуатации убедитесь, что радиальная и осевая нагрузка на вал серводвигателя соответствует заданным значениям для каждой модели.

Попробуйте максимально точно выровнять вал.

4. Циркуляционная система UV-принтера – Система подачи чернил

Система подачи чернил аналогична “циркуляционной системе” UV-принтера. Своевременная подача чернил обеспечивает бесперебойную работу печатного процесса. Путь подачи чернил проходит от основного картриджа к вспомогательному картриджу и затем к печатающей головке. Соответствующие аксессуары этой системы включают насосы для чернил, трубки для чернил, вспомогательные картриджи, фильтры и платы подачи чернил. Обеспечьте плавность и стабильность подачи чернил, избегайте разбрызгивания чернил для достижения идеального результата печати. Не используйте чернила для UV-принтера случайным образом. Каждому типу сопла подходят разные чернила. Неправильное использование может вызвать необратимые повреждения машины. При печати на дереве, мраморе или плитке, операции обычно проводятся в помещении. Если в помещении плохая вентиляция, используйте безопасные и экологически чистые UV-чернила.

5. Основной компонент UV-принтера – Печатная платформа

Печатная платформа UV-принтера используется для размещения подложки, также известной как платформа всасывания. Известно, что мягкие подложки, такие как кожа, пластик и ПВХ, легко деформируются во время печати, вызывая трение между подложкой и печатающей головкой. Это явление не только повреждает подложку, но и печатающую головку. Функция всасывания платформы эффективно предотвращает это, поскольку вентилятор турбины под платформой всасывает воздух через отверстия, фиксируя материал, делая печать более удобной и защищая печатающую головку.

6. UV-принтер – Направляющая

Направляющая является направляющим и поддерживающим компонентом, ответственным за линейное движение UV-принтера по осям X и Y. Качество направляющей напрямую влияет на качество печати. Недостаточные направляющие могут вызывать серьезную неровность и повреждение машины, приводя к непоследовательному движению печатных шаблонов вверх и вниз. Также машина будет издавать много шума во время работы. Ежедневное обслуживание может поддерживать направляющую в хорошем состоянии:

Не прикасайтесь к направляющей напрямую.

Регулярно наносите смазку на направляющую.

Во время отпуска накройте поверхность UV-принтера защитной тканью.

7. Светодиодная лампа для отверждения на UV-принтере

Светодиодные лампы для отверждения, также известные как UV-лампы, используются для отверждения чернил. Светодиодные лампы для отверждения излучают невидимый свет с одной длиной волны, обычно ниже 400 нм, в основном 365 нм и 395 нм. Они установлены по обе стороны от сопла. После того как сопло выбрасывает чернила, светодиодная лампа излучает ультрафиолетовый свет для их отверждения. Чем лучше UV-лампа, тем лучше эффект отверждения, меньше световое затухание и дольше срок службы лампы. Хорошая UV-лампа может быстро отверждать чернила, предотвращая попадание пыли и влияя на прочность рисунка. Если возможно, клиенты, заинтересованные в покупке UV-принтера, могут посетить производителя, чтобы увидеть реальный эффект печати машины.
